什么是測量接地裝置的直流電阻測試儀

“測量接地裝置的直流電阻測試儀” 實際上指的更準確的名稱是 “接地導通電阻測試儀” 或在某些情況下也可能使用 “低電阻測試儀”。

接地裝置 的主要目的是將電氣設備或系統的非帶電金屬部分與大地可靠連接，以便在發生故障時，故障電流能夠迅速流入大地，從而觸發保護裝置動作，保障人身和設備安全。

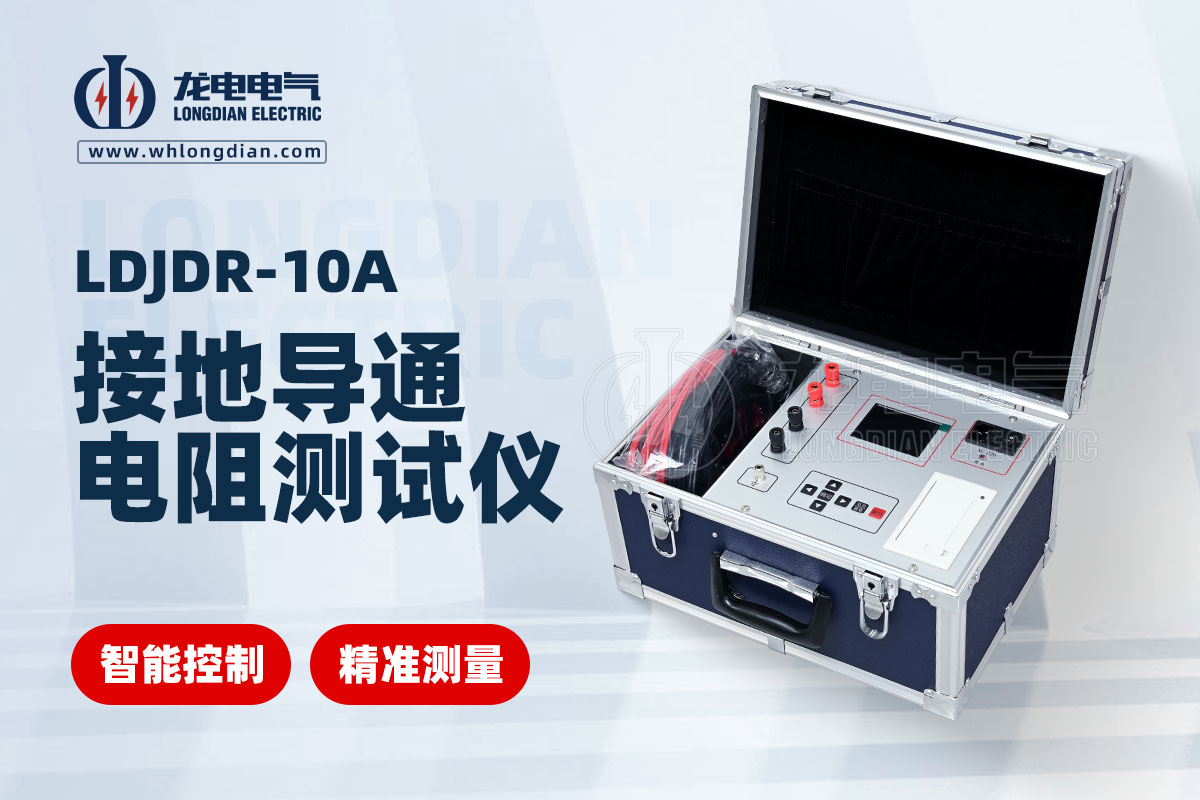

接地導通電阻測試儀 是一種專門用于測量電氣設備或系統中的接地導體及其連接點的電阻值的儀器。它主要關注的是接地路徑的 完整性和低電阻，確保在發生故障時，能夠提供一個有效的低阻抗通路，讓故障電流順利流向大地。

與測量接地電阻的區別：

需要注意的是，這與測量 接地電阻 (接地極與大地之間的電阻) 的儀器有所不同。測量接地電阻通常使用接地電阻測試儀，其原理是通過在土壤中注入電流并測量電壓來評估接地系統的整體接地效果。

接地導通電阻測試儀的主要功能和應用：

• 測量接地導體之間的電阻： 例如，測量設備金屬外殼與接地端子之間的連接電阻，保護導體（PE線）之間的連接電阻等。

• 測量接地連接點的電阻： 例如，測量接線端子、螺栓連接等處的接觸電阻，確保連接可靠。

• 評估接地路徑的完整性： 通過測量低電阻值，可以判斷接地路徑是否存在斷開、松動或腐蝕等問題。

• 符合安全標準： 許多電氣安全標準都對接地導體的電阻值有明確的要求，使用接地導通電阻測試儀可以驗證是否符合這些標準。

• 應用于各種電氣設備和系統： 廣泛應用于電力設備、家用電器、工業機械、建筑電氣、信息技術設備等領域。

測量接地裝置的“直流電阻測試儀”實際上是指 接地導通電阻測試儀。它是一種用于確保電氣設備和系統接地路徑完整性和低電阻的關鍵測試儀器，通過精確測量接地導體及其連接點的電阻值，保障電氣安全。雖然名稱中包含“直流電阻”，但一些更精密的儀器也可能使用低頻交流進行測試以避免某些干擾。重要的是理解其核心功能是評估接地路徑的導通性，而不是測量接地極與大地之間的電阻。
