高壓斷路器分合閘時間特性測試詳解

在高壓電力系統中，斷路器作為重要的控制和保護設備，其動作的快速性和可靠性至關重要。高壓斷路器分合閘時間特性是衡量其性能的關鍵指標之一。準確測量和分析這些時間特性，對于保障電力系統的安全穩定運行具有不可替代的作用。下面將深入探討高壓斷路器分合閘時間特性的重要性、測試方法以及如何解讀測試結果。

高壓斷路器分合閘時間特性的重要性：

高壓斷路器的核心功能在于快速切除故障電流和進行正常的電路切換。其分閘和合閘的速度直接影響到電力系統的保護效果和運行效率：

• 快速分閘時間： 當系統發生故障（如短路）時，斷路器必須在最短的時間內斷開故障電路，以限制故障電流的蔓延，保護電氣設備免受損壞，并維持系統的穩定。過長的分閘時間可能導致故障擴大，甚至引發連鎖反應。

• 快速合閘時間： 在系統需要重新投入運行或進行線路切換時，斷路器需要在規定的時間內可靠合閘，以減少停電時間，保障供電的連續性。合閘時間過長可能影響系統的穩定性。

• 同期性： 對于三相或多斷口斷路器，各相或各斷口的分閘和合閘動作必須高度同步。不同期操作可能導致過電壓、沖擊電流等問題，對設備造成損害。

因此，對高壓斷路器的分合閘時間特性進行精確測試和評估，是確保電力系統安全可靠運行的關鍵環節。

高壓斷路器分合閘時間特性的相關概念：

在進行分合閘時間特性測試和分析時，需要理解以下關鍵概念：

• 合閘時間 (Closing Time, Tc)： 從合閘線圈通電開始到所有極的動、靜觸頭剛接觸時止的時間。

• 分閘時間 (Opening Time, To)： 從分閘線圈通電開始到所有極的動、靜觸頭剛分離時止的時間。

• 固有合閘時間 (Intrinsic Closing Time)： 從合閘鐵芯開始運動到所有極的動、靜觸頭剛接觸時止的時間，不包含合閘線圈的動作時間。

• 固有分閘時間 (Intrinsic Opening Time)： 從分閘鐵芯開始運動到所有極的動、靜觸頭剛分離時止的時間，不包含分閘線圈的動作時間。

• 同期性 (Simultaneity)： 指多相或多斷口斷路器各極或各斷口在同一操作過程中動作時間的一致性。通常用最大和最小動作時間之差來表示。

高壓斷路器分合閘時間特性的測試方法：

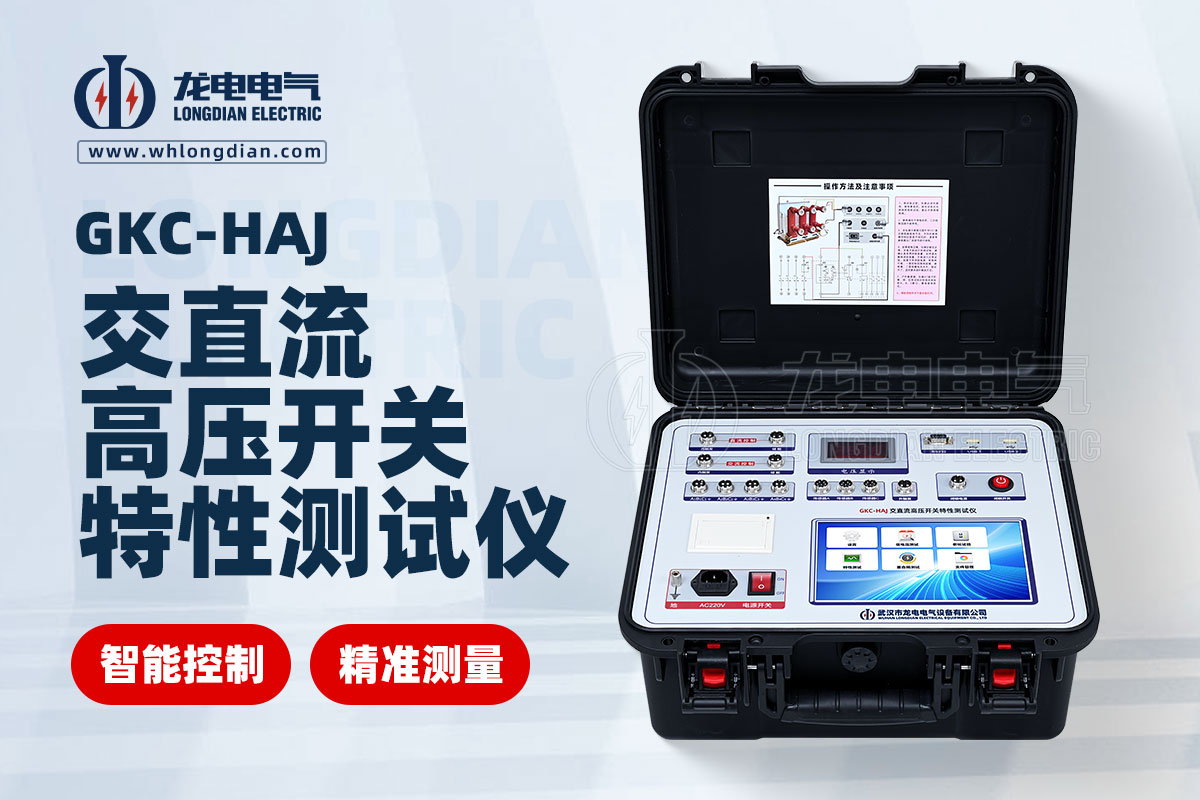

高壓斷路器分合閘時間特性的測試通常使用高壓開關動特性測試儀進行。其基本原理是通過傳感器采集斷路器操作過程中觸頭的運動狀態和控制回路的信號，并精確記錄時間。主要的測試步驟如下：

1. 測試準備：

• 確保被測斷路器處于安全隔離狀態，并已可靠接地。

• 根據斷路器的類型和測試儀的要求，正確連接位移傳感器（用于測量觸頭運動）和電流/電壓傳感器（用于采集控制回路信號）。

• 設置測試儀的參數，如觸發方式、采樣頻率、電壓等級等。

2. 進行合閘時間測試：

• 向斷路器發出合閘指令。

• 測試儀記錄合閘線圈通電的時刻以及各相或各斷口觸頭接觸的時刻。

• 分析測試數據，計算出各相或各斷口的合閘時間以及合閘同期性。

3. 進行分閘時間測試：

• 向斷路器發出分閘指令。

• 測試儀記錄分閘線圈通電的時刻以及各相或各斷口觸頭分離的時刻。

• 分析測試數據，計算出各相或各斷口的分閘時間以及分閘同期性。

4. 進行固有分合閘時間測試 (部分測試儀支持)：

• 通過特定的傳感器或方法，直接測量鐵芯的運動時間，從而排除控制回路的影響，得到固有動作時間。

5. 數據分析與報告生成：

• 將測試結果與斷路器的技術參數和相關標準進行比較，判斷其分合閘時間特性是否合格。

• 分析測試數據中的異常情況，判斷可能存在的故障原因。

• 生成詳細的測試報告，記錄測試條件、數據和結論。

如何解讀高壓斷路器分合閘時間特性測試結果：

分析測試結果時，需要關注以下幾個方面：

• 分閘時間和合閘時間是否在允許范圍內： 不同類型和電壓等級的斷路器，其分合閘時間都有相應的技術標準要求。測試結果應符合這些要求。

• 同期性是否良好： 各相或各斷口的分閘和合閘時間差應在規定的范圍內。過大的時間差可能導致操作不穩定或產生過電壓。

• 是否存在異常的延遲或抖動： 測試曲線中出現明顯的延遲或抖動，可能表明斷路器機構存在卡澀、潤滑不良或其他機械故障。

• 與歷史數據的比較： 定期對斷路器進行分合閘時間特性測試，并與歷史數據進行比較，可以判斷其性能是否發生退化。
