絕緣耐壓試驗設備的種類與特點

絕緣耐壓試驗，從本質上講，是通過對電氣設備施加高于其正常工作電壓一定倍數的試驗電壓，來檢驗其絕緣材料在該電壓下是否會發生擊穿或閃絡等絕緣失效現象。這一過程能夠有效地揭示出絕緣內部可能存在的缺陷、薄弱點或潛在的損壞情況，從而為設備的安全運行提供重要的依據和保障。以下是武漢龍電電氣研發生產的絕緣耐壓試驗設備及其特點介紹：

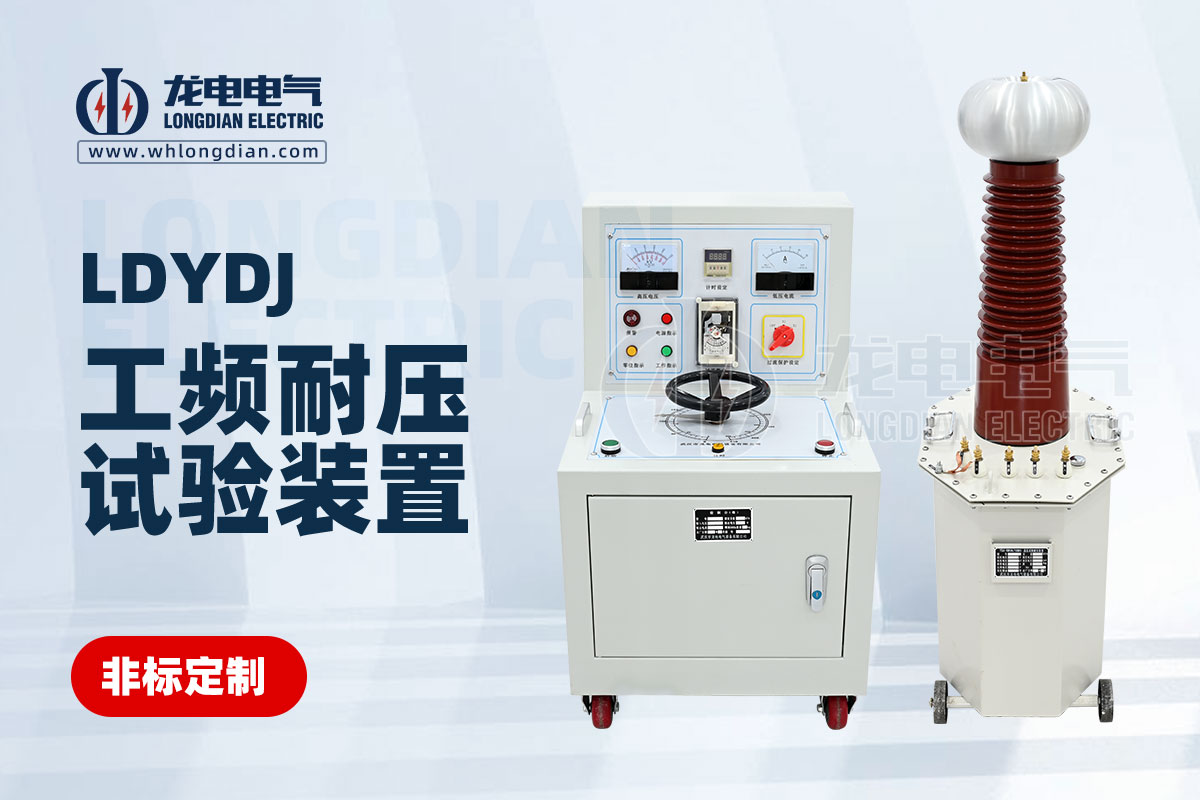

① 試驗變壓器

試驗變壓器是絕緣耐壓試驗中最為常用的設備之一。它的主要功能是將輸入的低電壓轉換為高電壓，以滿足對電氣設備進行耐壓測試的電壓要求。

特點：

◆ 電壓調節范圍寬：能夠輸出從較低電壓到較高電壓的連續可調電壓，適用于多種不同額定電壓的電氣設備試驗。例如，對于額定電壓在幾千伏到幾百千伏不等的電力變壓器、開關設備等都可以找到合適的試驗變壓器進行測試。

◆ 容量可選擇：有不同的容量規格，可根據被試設備的容量大小進行匹配。對于大容量的電氣設備，如大型發電機，需要選用大容量的試驗變壓器，以確保在試驗過程中能夠提供足夠的電能，避免因容量不足而影響試驗結果或損壞試驗設備。

◆ 結構相對簡單：主要由鐵芯、初級繞組和次級繞組等組成，其原理基于電磁感應定律，通過改變初級繞組與次級繞組的匝數比來實現電壓的升高。這種相對簡單的結構使得其制造和維護成本在一定程度上較為可控，并且在長期使用過程中穩定性較高。

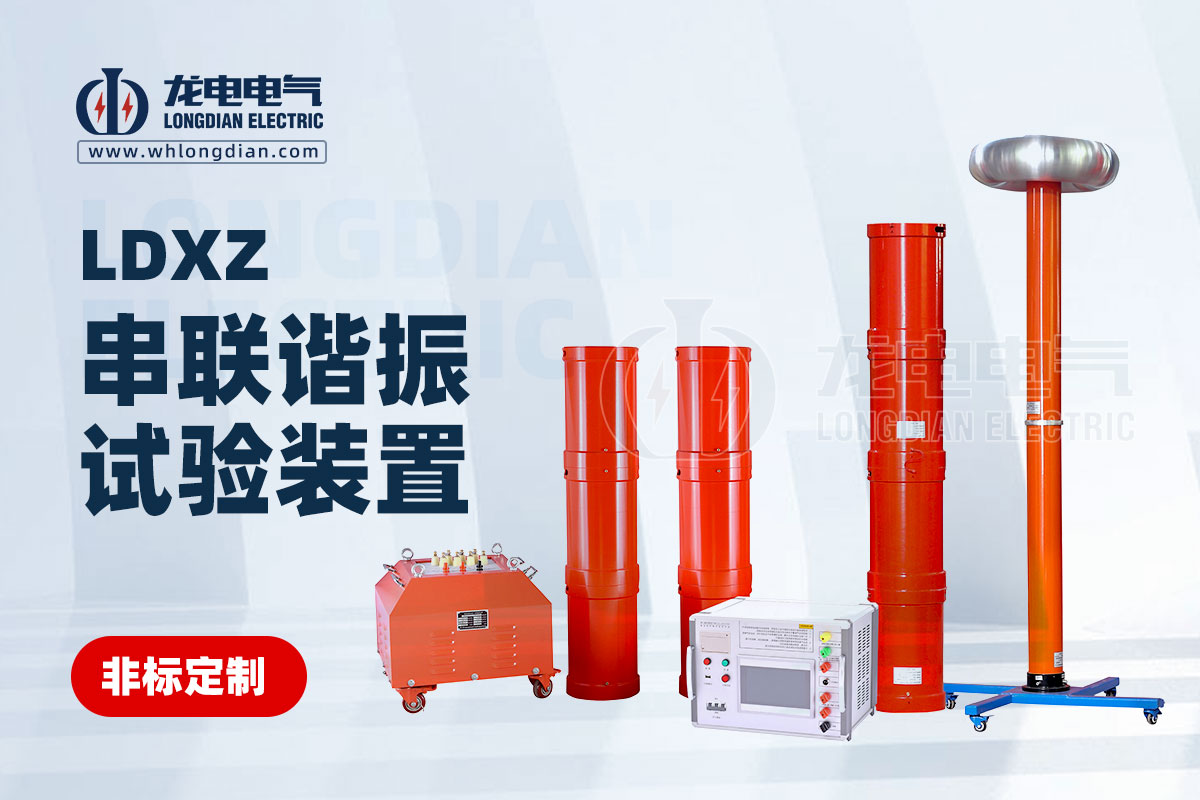

② 串聯諧振試驗裝置

串聯諧振試驗裝置在高壓電氣設備的絕緣耐壓試驗中應用廣泛，尤其是對于電容性負載較大的設備，如電纜、電容器等。

特點：

◆ 試驗等效性好：當試驗回路處于諧振狀態時，試品上的電壓為試驗變壓器輸出電壓的 Q 倍（Q 為品質因數），可以用相對較低的試驗變壓器輸出電壓得到很高的試品試驗電壓，能夠真實模擬電氣設備在實際運行中可能承受的電壓應力，使試驗結果更具準確性和可靠性。例如，在對長距離高壓電纜進行耐壓試驗時，通過調整諧振回路參數，可在試驗變壓器輸出電壓不太高的情況下，使電纜上獲得滿足試驗要求的高電壓。

◆ 輸出波形失真小：在諧振狀態下，試驗回路中的電流波形接近正弦波，從而保證了試品所承受的電壓波形也接近正弦波，這對于一些對電壓波形要求較高的電氣設備絕緣測試尤為重要，能夠有效避免因波形失真而導致的試驗誤差或誤判。

◆ 試驗設備體積小、重量輕：相較于傳統的試驗變壓器，在相同的試驗電壓和容量要求下，串聯諧振試驗裝置由于其利用了諧振原理，所需的試驗變壓器容量和體積可以大大減小。這使得在現場試驗時，設備的運輸、搬運和安裝更加方便，尤其適用于一些空間有限或難以進入大型設備的試驗場地，如地下變電站、山區輸電線路等。

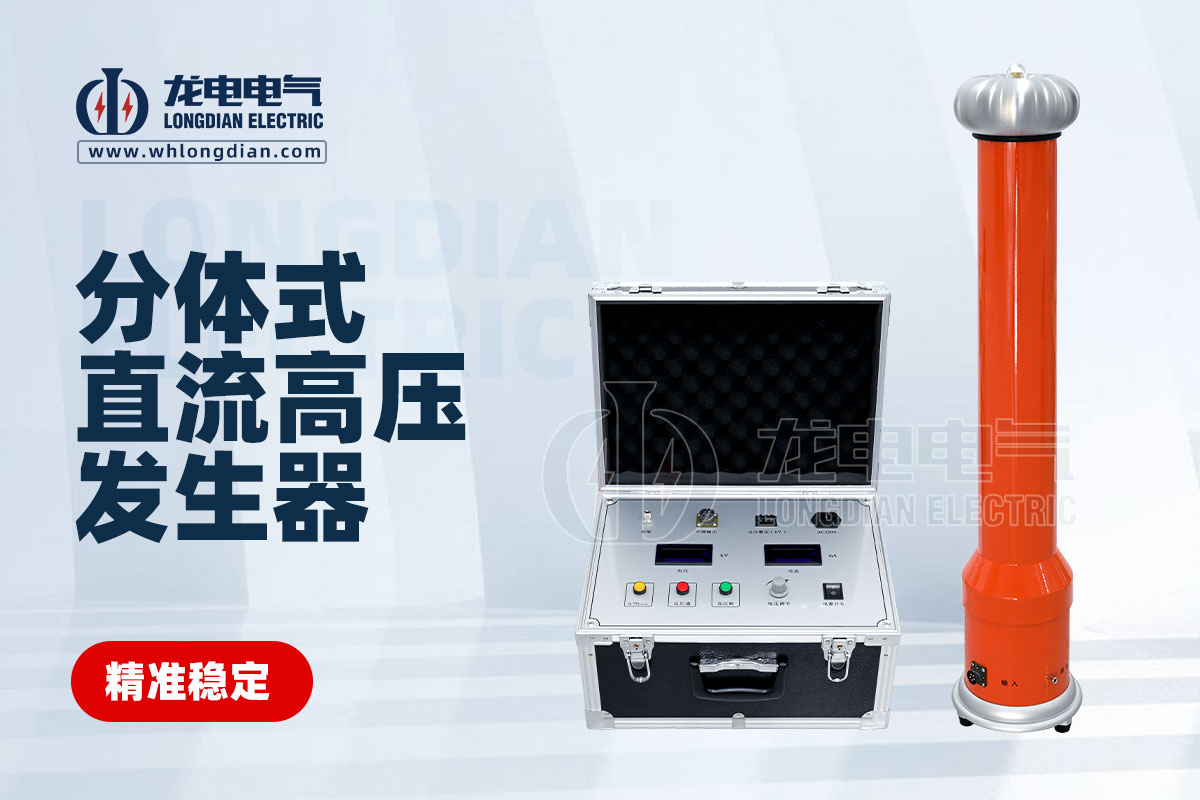

③ 直流高壓發生器

直流高壓發生器專門用于產生直流高電壓，在對一些具有電容特性或需要直流耐壓測試的電氣設備絕緣檢測中發揮著重要作用，如高壓直流輸電設備、電力電纜的直流耐壓試驗等。

特點：

◆ 輸出直流電壓穩定：能夠提供高精度、高穩定性的直流電壓輸出，其電壓波動小，可滿足對試驗電壓準確性要求較高的場合。在直流耐壓試驗過程中，穩定的電壓輸出有助于準確測量泄漏電流等關鍵參數，從而更精確地判斷電氣設備的絕緣性能。例如，對于高壓直流輸電電纜的絕緣檢測，微小的電壓波動都可能影響對電纜絕緣狀態的評估，直流高壓發生器的穩定輸出可有效避免此類問題。

◆ 可調節性強：可以方便地調節輸出直流電壓的大小，以適應不同額定電壓等級電氣設備的試驗需求。并且在調節過程中，電壓上升速率、電壓保持時間等參數也可根據試驗標準和被試設備特性進行靈活設置，使試驗過程更加符合規范要求，提高試驗的有效性。

◆ 具有過壓、過流保護功能：考慮到直流耐壓試驗中可能出現的意外情況，如試品突然擊穿導致電流急劇增大或電壓異常升高，直流高壓發生器通常配備了完善的過壓、過流保護電路。一旦出現異常，保護功能會迅速啟動，切斷電源輸出，保護試驗設備和被試設備免受損壞，同時也保障了操作人員的安全。

④ 沖擊電壓發生器

沖擊電壓發生器主要用于產生雷電沖擊電壓或操作沖擊電壓，以檢驗電氣設備在遭受瞬間過電壓沖擊時的絕緣耐受能力，常用于高壓變電站、輸電線路等電力設施中的電氣設備試驗。

特點：

◆ 產生標準沖擊波形：能夠嚴格按照相關標準（如 IEC、GB 等標準）產生規定波形的沖擊電壓，如標準雷電沖擊全波（波前時間 1.2μs，半峰值時間 50μs）和操作沖擊電壓波形（波前時間和半峰值時間有相應標準規定）。這些標準波形能夠準確模擬電氣設備在實際運行中可能遇到的雷電沖擊和操作沖擊過電壓情況，使試驗結果具有可比性和權威性，為評估電氣設備的絕緣水平提供了可靠依據。

◆ 能量存儲與快速釋放：沖擊電壓發生器內部通常采用多個電容并聯充電、串聯放電的方式來實現高電壓的產生。通過對電容的充電存儲大量電能，然后在極短的時間內（微秒級）將這些電能快速釋放，形成瞬間的高幅值沖擊電壓。這種能量存儲與快速釋放的特性能夠滿足沖擊耐壓試驗對高能量、短脈沖電壓的要求，有效檢驗電氣設備絕緣在瞬間強電場作用下的性能。

◆ 多級結構與靈活調節：一般采用多級結構設計，通過調整級數、電容值、充電電壓等參數，可以方便地改變輸出沖擊電壓的幅值和波形參數，以適應不同類型、不同電壓等級電氣設備的沖擊耐壓試驗需求。例如，對于不同電壓等級的變電站中的斷路器、互感器等設備，可以根據其絕緣水平和試驗標準要求，靈活調整沖擊電壓發生器的參數，進行有針對性的試驗。
