當我們用高壓閃絡方法測試時,始終沒有反射波,并且在電纜上方全線定點聽不到聲音。當高壓沖擊一段時間后,再測量絕緣阻抗阻值不降反而增加,這種情況就是典型的高阻故障或者是接頭故障了。這種現象一般是由于施工不當產生的隱患,加之電纜長期泡在水中,水汽慢慢侵入到接頭或破損的絕緣層中,導致絕緣不良,維護人員相當頭疼的事情。

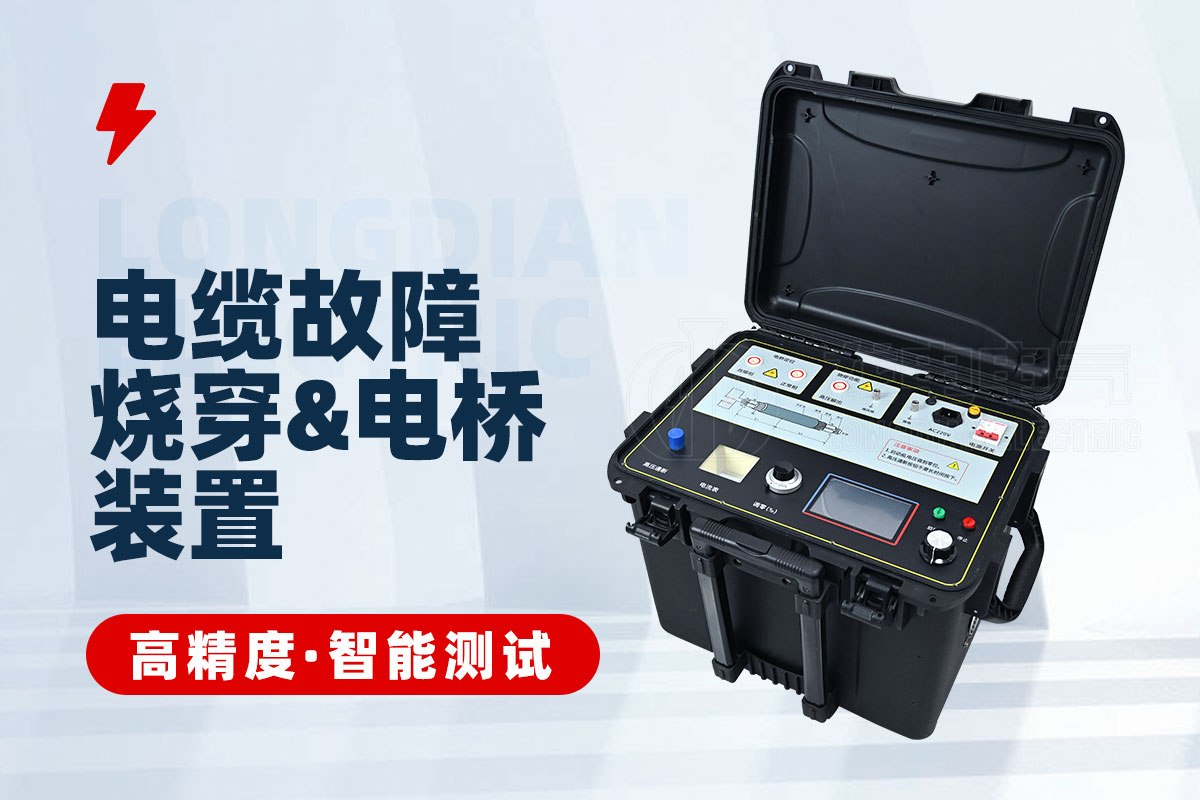

針對以上根據,武漢市龍電電氣設備有限公司研發LDSC-30KV電纜高阻故障燒穿儀,直流輸出0-30KV,恒流100mA,功率達到3000W。高壓輸出在絕緣不好處形成熱源點,通過熱源點來改變絕緣狀況,降低故障點電阻,再使用高壓閃絡法沖擊故障點時,就能采到有效的波形,快速的找到故障點。經過大量實踐證明此方法在解決接頭故障及其它疑難故障時是非常有效。
在進行電纜故障燒穿儀之前,檢查電纜兩頭,電纜要同設備解除懸空,故障電纜離設備間隔30厘米以上,電纜鎧接地牢靠。
儀器高壓輸出線接在故障相電纜,線懸空,高壓地接在電纜鎧上,儀器地也接上。
接好線后,打開電源開關,點擊啟動按鍵,再緩慢的調節電壓旋鈕。在屏上顯示電壓和電流,如果只看到了電流,沒有電壓輸出時,表示故障點已燒穿,這時我們就可以關閉儀器。
如果持續的有電壓和電流輸出,儀器連續工作2分鐘以內,請把電壓調旋鈕調到最小,等待1分鐘左右再次升壓,可反復進行5次左右,如果還未燒穿,請將電壓旋鈕調至關閉狀態,等待10分鐘以上再進行。一般性的高阻故障一次就可以解決,如果出現未燒穿的現象,請換更大功率的燒穿儀。
